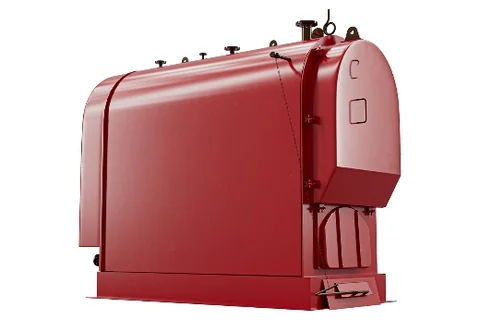

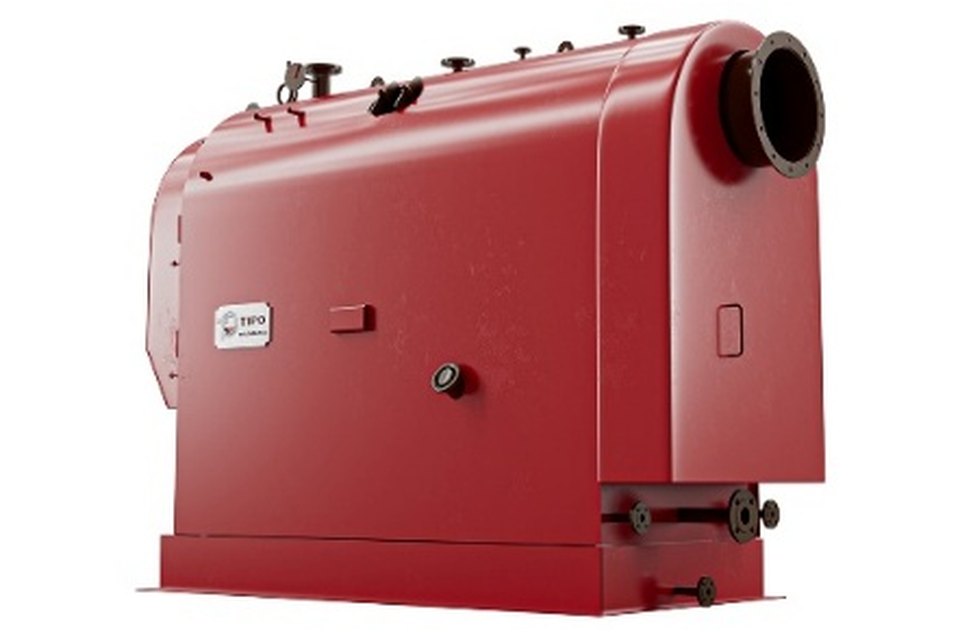

MAG-V
غلاية أنابيب لهبغلاية أنابيب لهب للماء شديد السخونة للوقود الصلب
- غلاية أنابيب لهب، تصميم ثلاثي الممرات
- شبكة مسطحة لحرق الوقود الصلب
- غرفة الانعكاس وحزمة أنابيب الدخان
- متاحة كغلاية بخار أو ماء شديد السخونة أو ماء دافئ
غلايات الماء شديد السخونة
تنتج غلاية الماء شديد السخونة ماءً مضغوطًا فوق 110 °م دون تبخر، للتدفئة المركزية للمناطق والأنظمة الصناعية وأنظمة الطاقة.
تنتج غلايات الماء شديد السخونة ماءً شديد السخونة للأنظمة الصناعية وأنظمة الطاقة والتدفئة المركزية للمناطق. تُصمم كل غلاية وتُبنى وفق القدرة المطلوبة ونوع الوقود ومعايير التشغيل ومتطلبات المستثمر.
نوع الغلاية
الوقود
تُحدد القدرة والضغط ودرجة الحرارة والمواد والوقود والمعدات والتكوين وفق المتطلبات التقنية للمستثمر والمشروع المحدد.
أرسل استفسارًاغلايات ماء شديد السخونة للوقود الصلب والكتلة الحيوية
EN 12953
غلايات أنابيب لهب بفرن أمامي ذي شبكة وفق EN 12953
غلايات أنابيب اللهب ذات محتوى ماء كبير وتنتج الماء شديد السخونة من أنواع مختلفة من الوقود الصلب والكتلة الحيوية.
خصائص التصميم
- شبكة ثابتة أو متحركة حسب الوقود والقدرة ومتطلبات العملية
- تصميم مكيّف للفحم والكتلة الحيوية الخشبية وأنواع الوقود الصلب الأخرى
- غرفة انعكاس عائمة
- غرفة انعكاس خلفية مبردة بالماء
- موفر حرارة متاح كمعدات اختيارية
- أنظمة آلية لتغذية الوقود ومعايرته
- أنظمة إزالة الرماد ونقله
خصائص التشغيل
- تشغيل مستقر وإنتاج منتظم للماء شديد السخونة بفضل محتوى الماء الكبير.
- تشغيل موثوق مع تغير الحمل والطلب على الحرارة.
- تخزين الطاقة الحرارية في حجم ماء الغلاية.
- مناسبة للتشغيل المستمر في الأنظمة الصناعية وأنظمة التدفئة المركزية للمناطق.
- حرق أنواع مختلفة من الوقود الصلب والكتلة الحيوية، مع تصميم الفرن الأمامي وإمداد الهواء وفقًا لذلك.
- تغذية ومعايرة وقود مؤتمتتان حسب نوع الوقود ومتطلبات المنشأة.
- إزالة الرماد ونقله بطريقة محكومة.
- كفاءة أعلى مع تركيب موفر حرارة.
- تشغيل وصيانة أبسط من أنظمة أنابيب الماء الأكثر تعقيدًا.
- مناسبة للقدرات الصغيرة والمتوسطة حسب المشروع المحدد.
EN 12952
غلايات أنابيب الماء وفق EN 12952
غلايات أنابيب الماء ذات محتوى ماء صغير. وهي مخصصة للقدرات الأعلى ودرجات الحرارة الأعلى وأنظمة التشغيل الأكثر تطلبًا.
خصائص التصميم
- تصميم بأنابيب الماء
- فرن مبرد بالماء مكوّن من أنابيب يدور فيها الماء
- جدران غشائية بين أنابيب الفرن
- تصميم بأسطوانة واحدة أو أسطوانتين حسب القدرة ومعايير التشغيل
- دوران طبيعي أو قسري للماء
- موفر حرارة متاح
- بناء معياري مناسب للنقل والتركيب
- أنظمة آلية لتغذية الوقود وإزالة الرماد
خصائص التشغيل
- استجابة سريعة لتغيرات الحمل بفضل محتوى الماء الصغير
- كفاءة عالية في نقل الحرارة
- ضغوط ودرجات حرارة أعلى من غلايات أنابيب اللهب
- مناسبة للقدرات الأكبر والتشغيل المستمر
- تُستخدم في توليد الطاقة والتوليد المشترك والعمليات الصناعية الصعبة
الفرق بين غلايات الوقود الصلب وغلايات الكتلة الحيوية
تكمن الفروق بين غلايات الوقود الأحفوري الصلب وغلايات الكتلة الحيوية أساسًا في تصميم الشبكة وتوزيع هواء الاحتراق الأولي والثانوي وترتيب مناطق الاحتراق وأنظمة تغذية الوقود. ولأن الكتلة الحيوية تختلف في التركيب ومحتوى الرطوبة وسلوك الاحتراق، يُصمم الفرن وعملية الاحتراق حول الوقود المختار.
الموديلات

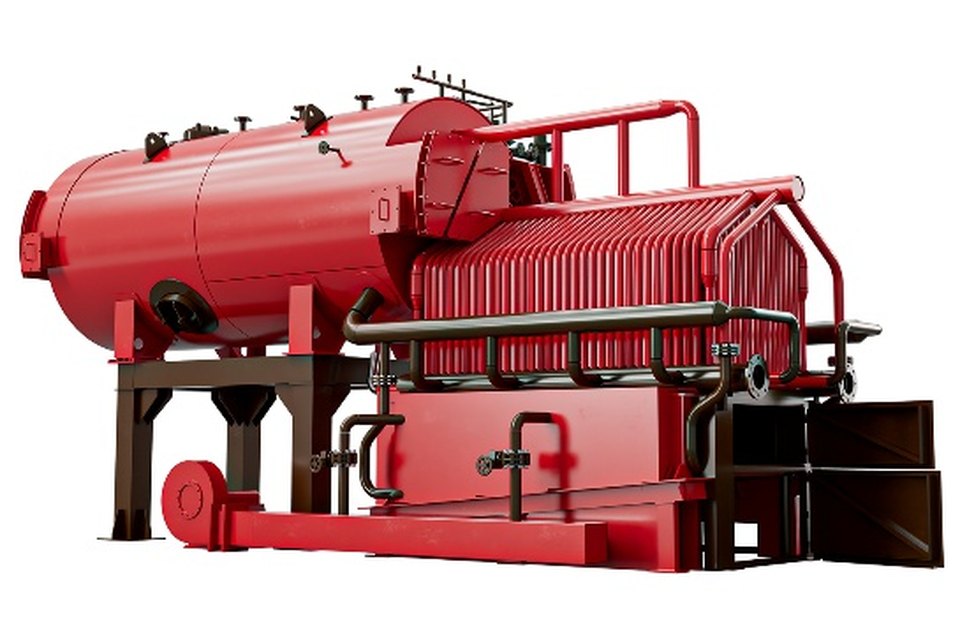

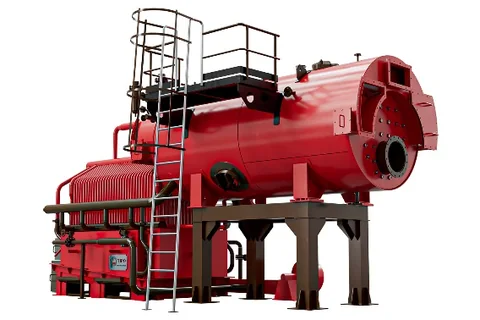

RTPKT-V
غلاية أنابيب لهبغلاية أنابيب لهب للماء شديد السخونة بفرن غشائي
- غلاية أنابيب لهب، تصميم ثلاثي الممرات
- شبكة مائلة ثابتة بتغذية يدوية
- فرن غشائي مبرد بالماء
- أنبوب الفرن وحزمة أنابيب الدخان
- غرفة انعكاس عائمة
- مصممة للكتلة الحيوية وأنواع الوقود الصلب الأخرى
- متاحة كغلاية بخار أو ماء شديد السخونة أو ماء دافئ
التطبيقات
- الطاقة والتوليد المشترك
- الحرارة والتوليد المشترك للحرارة والكهرباء
- التدفئة المركزية للمناطق
- ماء شديد السخونة لشبكات التدفئة الحضرية والصناعية
- المنشآت الصناعية
- تسخين عمليات بمتطلبات حرارة عالية
- صناعة الأخشاب
- طاقة من رقائق الخشب واللحاء ونشارة الخشب
- اللب والورق
- حرارة من الكتلة الحيوية والمنتجات الثانوية
- الزراعة والصناعات الزراعية
- الكتلة الحيوية لإنتاج الحرارة
- الصناعة الكيميائية وصناعات العمليات
- تسخين العمليات والتحكم في درجة الحرارة
- المنشآت البلدية والعامة
- تدفئة المباني والمجمعات الكبيرة
غلايات ماء شديد السخونة للوقود السائل والغازي
EN 12953
غلايات أنابيب اللهب وفق EN 12953
تُستخدم غلايات أنابيب اللهب ذات محتوى الماء الكبير كغلايات ماء شديد السخونة في الأنظمة الصناعية وأنظمة الطاقة.
خصائص التصميم
- غرفة انعكاس عائمة
- غرفة انعكاس خلفية مبردة بالماء
- موفر حرارة متاح كمعدات اختيارية
- تشغيل مستقر على نطاق أحمال واسع
- مناسبة للقدرات الصغيرة والمتوسطة
خصائص التشغيل
- تشغيل مستقر وإنتاج منتظم للماء شديد السخونة بفضل محتوى الماء الكبير.
- تشغيل موثوق على نطاق أحمال واسع.
- تكيف جيد مع تغيرات الطلب على الحرارة.
- تحكم دقيق في درجة حرارة الماء وقدرة الغلاية.
- درجة أتمتة عالية للاحتراق والتحكم في الغلاية.
- تشغيل بأنواع مختلفة من الوقود السائل والغازي حسب الحارق.
- مناسبة للتشغيل المستمر في الأنظمة الصناعية وأنظمة الطاقة والتدفئة المركزية للمناطق.
- كفاءة أعلى مع تركيب موفر حرارة.
- تحكم ومراقبة وصيانة بسيطة جميعها.
- مناسبة للقدرات الصغيرة والمتوسطة حسب المشروع المحدد.
EN 12952
غلايات أنابيب الماء وفق EN 12952
غلايات أنابيب الماء ذات محتوى الماء الصغير مخصصة للقدرات الأعلى ودرجات الحرارة الأعلى وأنظمة الطاقة الأكثر تطلبًا.
خصائص التصميم
- تصميم بأنابيب الماء
- محتوى ماء صغير مقارنة بغلايات أنابيب اللهب
- فرن مبرد بالماء مكوّن من أنابيب يدور فيها الماء
- جدران غشائية بين أنابيب الفرن
- تصميم بأسطوانة واحدة أو أسطوانتين حسب القدرة ومعايير التشغيل
- دوران طبيعي أو قسري للماء
- موفر حرارة متاح
- مسخّن هواء متاح للوحدات الكبيرة
- بناء معياري مناسب للنقل والتركيب
- مناسبة للقدرات العالية وضغوط التشغيل العالية
خصائص التشغيل
- استجابة سريعة لتغيرات الحمل بفضل محتوى الماء الصغير
- وقت بدء تشغيل أقصر
- كفاءة عالية في نقل الحرارة
- تُستخدم في توليد الطاقة والتوليد المشترك والعمليات الصناعية الصعبة
- ضغوط ودرجات حرارة أعلى من غلايات أنابيب اللهب
الموديلات

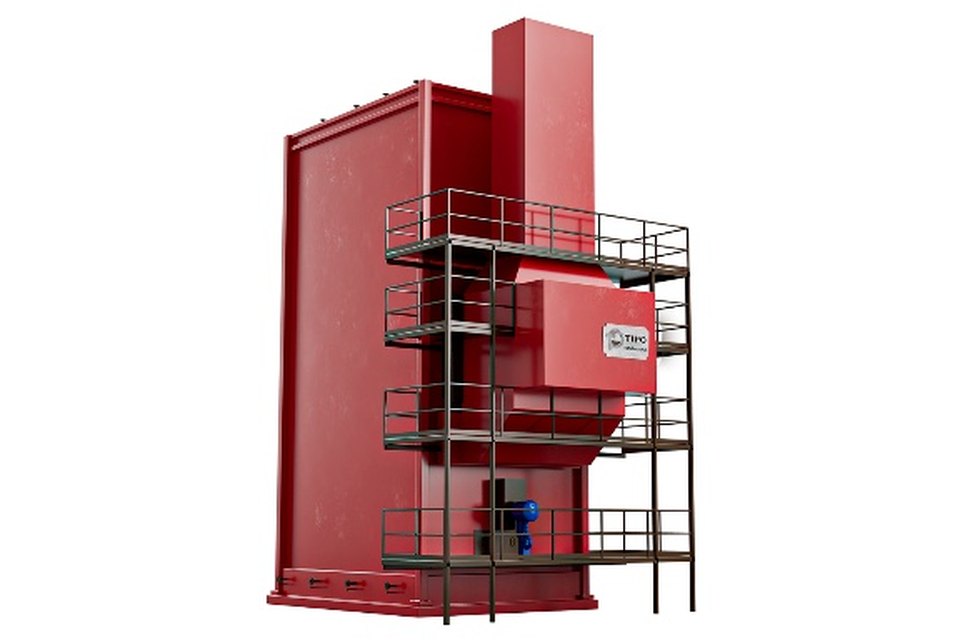

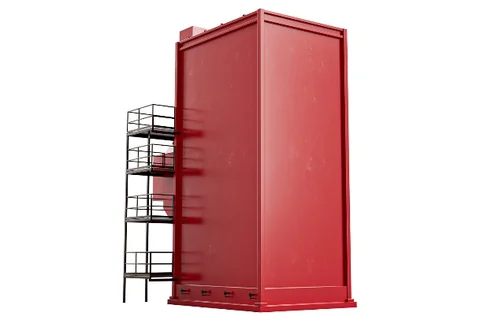

TMV-V
غلاية أنابيب الماءغلاية ماء شديد السخونة عمودية بأنابيب الماء
- تصميم أسطواني عمودي بغلاف فولاذي
- تشغيل بالماء شديد السخونة أو الدافئ
- حرق الوقود السائل والغازي
- فرن غشائي بسطح تسخين موسّع
- حزمة أنابيب حملية لنقل حرارة فعال
- مسار غازات مداخن ثلاثي أو متعدد الممرات
- محتوى ماء كبير وتشغيل مستقر
- حمل حراري منخفض للفرن لعمر خدمة طويل
- موفر حرارة أو وحدة استرداد حرارة مهدرة كخيار
- حارق آلي بتحكم كامل في الاحتراق
- مضخات إعادة الدوران
- تُورَّد كغلاية مستقلة أو كجزء من غرفة غلايات كاملة

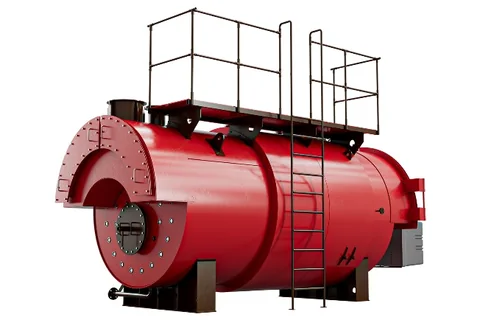

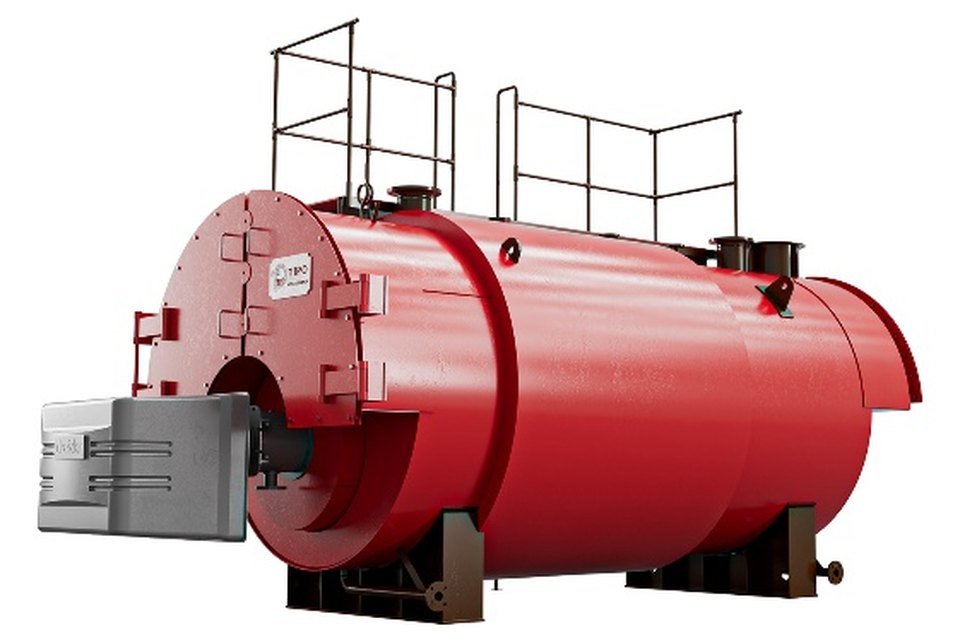

TKT-V
غلاية أنابيب لهبغلاية أنابيب لهب للماء شديد السخونة للوقود السائل والغازي
- غلاية أنابيب لهب، تصميم ثلاثي الممرات
- حارق واحد
- أنبوب فرن أملس أو مموج
- غرفة الانعكاس وحزمة أنابيب الدخان
- تشغيل بالماء شديد السخونة أو الدافئ
- مصممة للوقود الغازي والسائل
- حارقات مطابقة للوقود ومتطلبات المنشأة

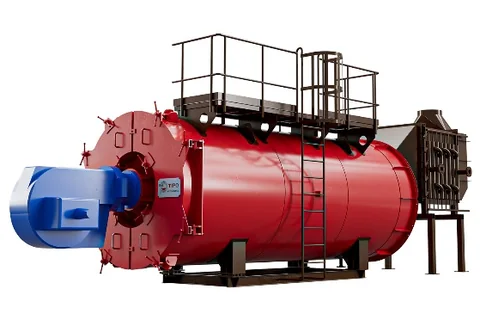

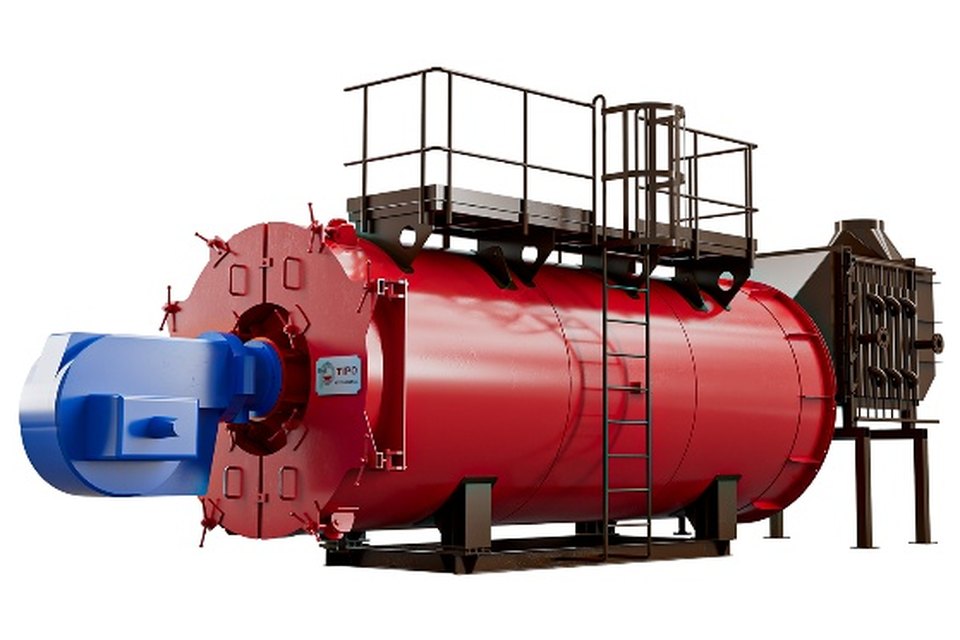

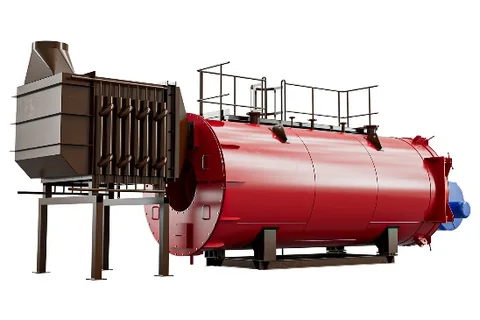

VKT-V
غلاية أنابيب لهبغلاية أنابيب لهب للماء شديد السخونة
- غلاية أنابيب لهب، تصميم ثلاثي الممرات
- حارق واحد
- أنبوب فرن أملس أو مموج
- غرفة الانعكاس وحزمة أنابيب الدخان
- متاحة كغلاية ماء شديد السخونة أو ماء دافئ
التطبيقات
- التدفئة المركزية للمناطق
- ماء شديد السخونة لشبكات التوزيع
- الطاقة والتوليد المشترك
- إنتاج الحرارة وتوزيعها
- المنشآت الصناعية
- تسخين العمليات والعمليات التكنولوجية
- الصناعة الكيميائية والبتروكيماوية
- التحكم في درجة الحرارة وتسخين العمليات
- الصناعات الغذائية
- تسخين العمليات والإنتاج
- اللب والورق
- تسخين العمليات وإمداد الطاقة
- المباني التجارية
- الفنادق ومجمعات المكاتب ومراكز التسوق
- المستشفيات والرعاية الصحية
- التدفئة والماء الساخن
- المؤسسات التعليمية
- المدارس والكليات والجامعات
- مراكز الطاقة الصناعية
- إمداد مركزي بالماء الساخن لعدة مستهلكين
المعدات القياسية لكل غلاية
أيًا كان النوع والوقود، تُسلَّم كل غلاية TIPO Kotlogradnja مع المعدات والتصميم التاليين.
- أجهزة قياس كاملة: مقاييس ضغط وموازين حرارة وتجهيزات
- تحكم وتنظيم آلي للغلاية
- وصلات للتشغيل والمراقبة والصيانة
- صمامات الأمان والإغلاق والتحكم
- تصميم مناسب للفحص والخدمة البسيطة
- كفاءة حرارية عالية
- عزل حراري لجسم الغلاية بتغليف من صفائح واقية
- منصات ومنافذ وصول لصيانة آمنة، حسب طلب المشروع
المعايير التي نصمم ونصنع وفقها
تصمم TIPO Kotlogradnja الغلايات ومنشآت الغلايات الكاملة وتصنّعها وفق متطلبات المستثمر ونوع الوقود والقدرة ونظام التشغيل. تغطي العملية تحليل المتطلبات واقتراح الحل والعرض والتصميم وشراء المواد والتصنيع والتركيب والاختبار والتشغيل. وأيًا كان تعقيد المشروع أو السوق، تُصمم المعدات وتُبنى وفق المعايير الأوروبية والدولية، بما في ذلك EN 12952 وEN 12953 وEN 13445 وEN 13480 وASME BPVC وAD 2000، بما يتماشى مع وثائق المشروع ومتطلبات المستثمر.
الأسئلة الشائعة
ما الفرق بين غلاية الماء شديد السخونة وغلاية الماء الدافئ؟
تنتج غلاية الماء شديد السخونة ماءً مضغوطًا فوق 110 °م وهي مخصصة للتدفئة المركزية للمناطق والصناعة؛ تعمل غلاية الماء الدافئ حتى 110 °م وتُستخدم لتدفئة المباني والعمليات ذات متطلبات الحرارة الأقل.
أين تُستخدم غلايات الماء شديد السخونة غالبًا؟
في محطات التدفئة المركزية الحضرية والصناعية ومراكز الطاقة والصناعات الكيميائية والغذائية والورقية والمستشفيات والمجمعات التجارية الكبيرة — حيثما يلزم ماء شديد السخونة مستقر لشبكات التوزيع.
غلاية ماء شديد السخونة بأنابيب لهب أم بأنابيب ماء؟ أيهما تختار؟
غلاية أنابيب اللهب (EN 12953) هي الخيار الاقتصادي للقدرات الصغيرة والمتوسطة. تُختار غلاية أنابيب الماء (EN 12952) للقدرات الأعلى ودرجات الحرارة الأعلى والأنظمة الأكثر تطلبًا، مثل محطات التدفئة ذات الشبكات الكبيرة.
هل يمكن لغلاية الماء شديد السخونة أن تعمل بالكتلة الحيوية؟
نعم. الموديلان MAG-V وRTPKT-V مصممان لرقائق الخشب والحبيبات والقش وأنواع الوقود الصلب الأخرى، مع تغذية وقود وإزالة رماد آليتين.
ما المعدات التي تأتي مع غلاية الماء شديد السخونة؟
مضخات الدوران وإعادة الدوران ووعاء التمدد وتجهيزات الأمان والتحكم والأتمتة وموفر حرارة حيث يلزم ومعالجة المياه. يمكننا تسليم غرفة الغلايات كاملة.
