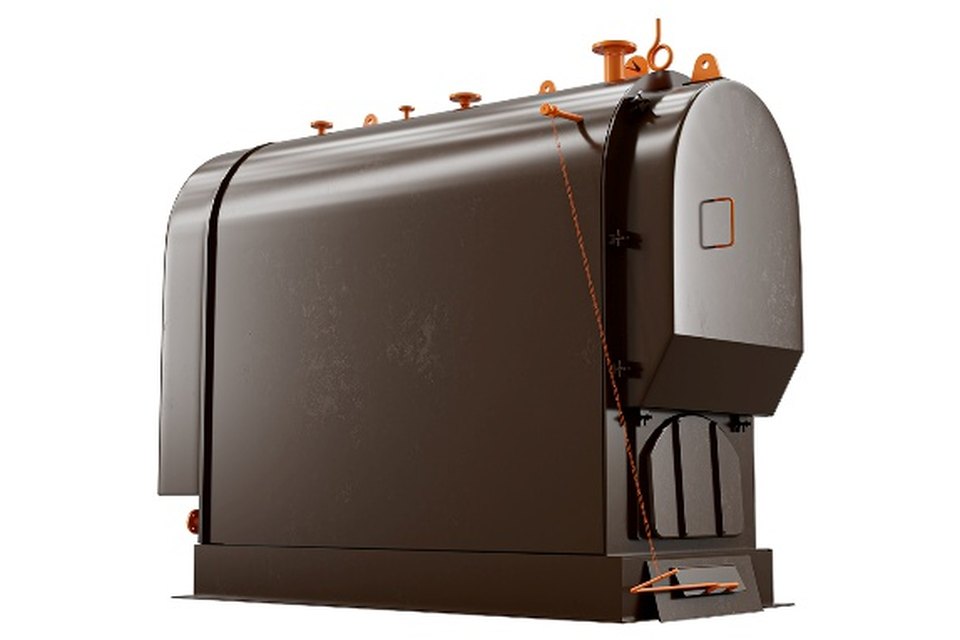

MAG-P
غلاية أنابيب لهبغلاية بخار بأنابيب لهب للوقود الصلب
- غلاية أنابيب لهب، تصميم ثلاثي الممرات
- شبكة مسطحة لحرق الوقود الصلب
- غرفة الانعكاس وحزمة أنابيب الدخان
- متاحة كغلاية بخار أو ماء شديد السخونة أو ماء دافئ
غلايات بخار صناعية
تنتج غلايات البخار الصناعية بخارًا مشبعًا أو فائق التسخين للتطبيقات الصناعية والعمليات وتوليد الطاقة.
حسب القدرة المطلوبة ومعايير التشغيل والوقود، تُبنى كغلايات أنابيب لهب أو أنابيب ماء. يمكنها استخدام الوقود الصلب والكتلة الحيوية والوقود السائل والغازي وكذلك الكهرباء.
تُصمم كل غلاية وفق متطلبات المنشأة المحددة وظروف العملية.
نوع الغلاية
الوقود
تُحدد القدرة والضغط ودرجة الحرارة والمواد والوقود والمعدات والتكوين وفق المتطلبات التقنية للمستثمر والمشروع المحدد.
أرسل استفسارًاغلايات بخار للوقود الصلب والكتلة الحيوية
EN 12953
غلايات أنابيب لهب بفرن أمامي ذي شبكة وفق EN 12953
غلايات أنابيب اللهب ذات محتوى ماء كبير. تُستخدم كغلايات بخار وماء شديد السخونة وماء دافئ لحرق أنواع مختلفة من الوقود الصلب والكتلة الحيوية.
خصائص التصميم
- شبكة ثابتة أو متحركة حسب الوقود والقدرة ومتطلبات العملية
- أنظمة آلية لتغذية الوقود ومعايرته
- تصميم مكيّف للفحم والكتلة الحيوية الخشبية وأنواع الوقود الصلب الأخرى
- غرفة انعكاس عائمة
- غرفة انعكاس خلفية مبردة بالماء
- مسخّن بخار متاح لغلايات البخار
- موفر حرارة متاح كمعدات اختيارية
- أنظمة إزالة الرماد ونقله
خصائص التشغيل
- تشغيل مستقر بفضل محتوى الماء الكبير.
- تكيف جيد مع تغيرات الطلب وأحمال الذروة القصيرة.
- إنتاج منتظم للبخار أو الماء شديد السخونة أو الدافئ.
- تشغيل موثوق على نطاق أحمال واسع.
- إنتاج البخار المشبع، والبخار فائق التسخين مع تركيب مسخّن بخار.
- كفاءة عالية، خاصة مع موفر حرارة.
- تحكم بسيط ودرجة أتمتة عالية.
- تُستخدم في العمليات الصناعية ومحطات الطاقة وأنظمة التدفئة.
EN 12952
غلايات أنابيب الماء وفق EN 12952
غلايات أنابيب الماء ذات محتوى ماء صغير. تُبنى غالبًا كغلايات بخار وماء شديد السخونة للقدرات المتوسطة والكبيرة.
خصائص التصميم
- تصميم بأنابيب الماء
- محتوى ماء صغير مقارنة بغلايات أنابيب اللهب
- فرن مبرد بالماء مكوّن من أنابيب يدور فيها الماء
- جدران غشائية بين أنابيب الفرن
- تصميم بأسطوانة واحدة أو أسطوانتين حسب القدرة ومعايير التشغيل
- دوران طبيعي أو قسري للماء
- مسخّن بخار متاح
- موفر حرارة متاح
- مسخّن هواء متاح للوحدات الكبيرة
- بناء معياري مناسب للنقل والتركيب
- حرق الكتلة الحيوية والوقود الأحفوري الصلب في فرن مصمم بشكل مناسب
خصائص التشغيل
- استجابة سريعة لتغيرات الحمل بفضل محتوى الماء الصغير
- وقت بدء تشغيل أقصر
- كفاءة عالية في نقل الحرارة
- إنتاج البخار المشبع والبخار فائق التسخين
- تُستخدم في توليد الطاقة والتوليد المشترك والعمليات الصناعية الصعبة
- ضغوط ودرجات حرارة أعلى من غلايات أنابيب اللهب
الفرق بين غلايات الوقود الصلب وغلايات الكتلة الحيوية
تكمن الفروق بين غلايات الوقود الأحفوري الصلب وغلايات الكتلة الحيوية أساسًا في تصميم الشبكة وتوزيع هواء الاحتراق الأولي والثانوي وترتيب مناطق الاحتراق وأنظمة تغذية الوقود. ولأن الكتلة الحيوية تختلف في التركيب ومحتوى الرطوبة وسلوك الاحتراق، يُصمم الفرن وعملية الاحتراق حول الوقود المختار.
الموديلات

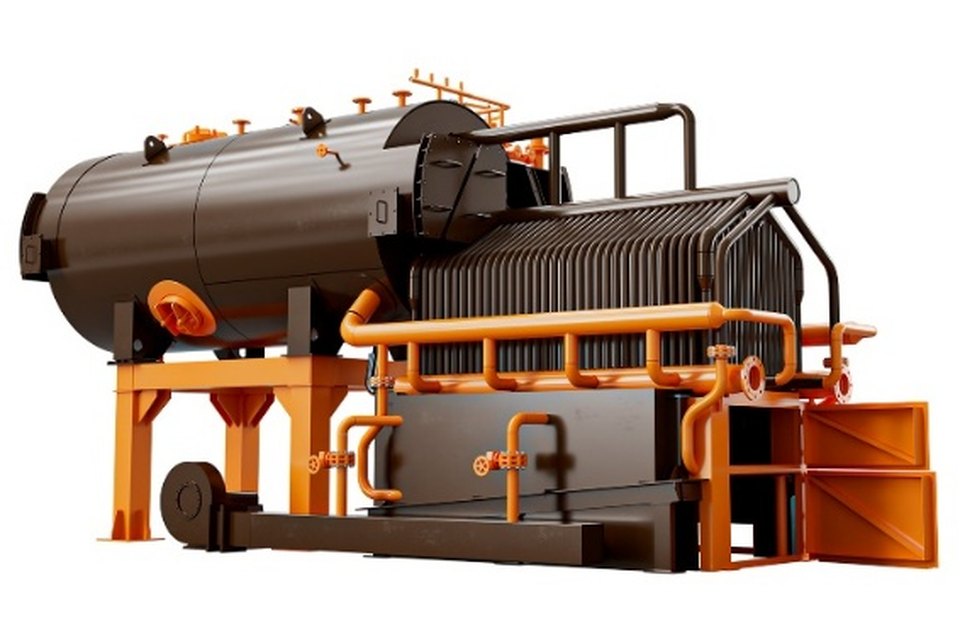

RTPKT-P
غلاية أنابيب لهبغلاية بخار بأنابيب لهب وفرن غشائي
- غلاية أنابيب لهب، تصميم ثلاثي الممرات
- شبكة مائلة ثابتة بتغذية يدوية
- فرن غشائي مبرد بالماء
- أنبوب الفرن وحزمة أنابيب الدخان
- غرفة انعكاس عائمة
- مصممة للكتلة الحيوية وأنواع الوقود الصلب الأخرى
- متاحة كغلاية بخار أو ماء شديد السخونة أو ماء دافئ

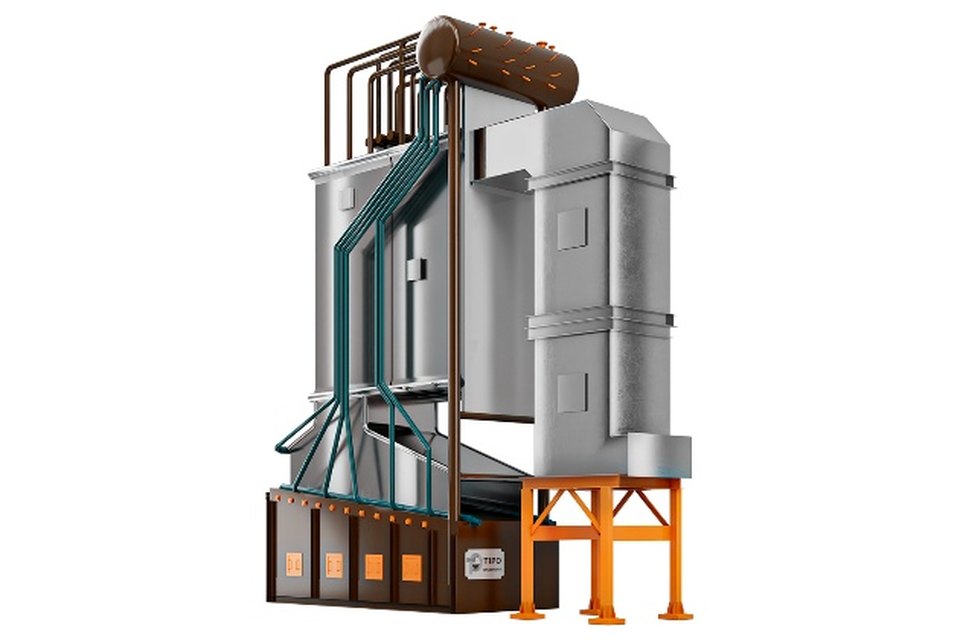

PKB-P
غلاية أنابيب الماءغلاية بخار بأنابيب الماء بشبكة متحركة
- غلاية أنابيب الماء
- شبكة مائلة متحركة
- مصممة للكتلة الحيوية وأنواع الوقود الصلب الأخرى
- إصدار غلاية بخار
التطبيقات
- الطاقة والتوليد المشترك
- الحرارة والكهرباء في محطات الطاقة والمنشآت الصناعية
- المنشآت الصناعية
- بخار عمليات وحرارة عمليات لعمليات الإنتاج
- صناعة الأخشاب
- رقائق الخشب واللحاء ونشارة الخشب ومخلفات الخشب كوقود
- الزراعة والصناعات الزراعية
- القش والنوى والقشور ومخلفات زراعية أخرى كوقود
- الصناعات الغذائية
- بخار العمليات والتجفيف والتعقيم وتسخين العمليات
- اللب والورق
- بخار وطاقة من الكتلة الحيوية الخشبية والمنتجات الثانوية للإنتاج
- الصناعة الكيميائية وصناعات العمليات
- بخار العمليات وتسخين العمليات
- المعادن والتعدين
- حرارة عمليات للعمليات كثيفة الاستهلاك للطاقة
- التدفئة المركزية للمناطق
- ماء دافئ وشديد السخونة لشبكات التوزيع
- المنشآت البلدية والعامة
- تدفئة المباني الصناعية والتجارية والعامة
- محطات طاقة الكتلة الحيوية
- طاقة من وقود متجدد
غلايات بخار للوقود السائل والغازي
EN 12953
غلايات أنابيب اللهب وفق EN 12953
غلايات أنابيب اللهب ذات محتوى ماء كبير وتُستخدم كغلايات بخار وماء شديد السخونة وماء دافئ.
خصائص التصميم
- غرفة انعكاس عائمة
- غرفة انعكاس خلفية مبردة بالماء
- مسخّن بخار متاح لغلايات البخار
- موفر حرارة متاح كمعدات اختيارية
خصائص التشغيل
- تشغيل مستقر بفضل محتوى الماء الكبير.
- تكيف جيد مع تغيرات الطلب وأحمال الذروة القصيرة.
- إنتاج منتظم للبخار أو الماء شديد السخونة أو الدافئ.
- تشغيل موثوق على نطاق أحمال واسع.
- إنتاج البخار المشبع، والبخار فائق التسخين مع تركيب مسخّن بخار.
- كفاءة عالية، خاصة مع موفر حرارة.
- تحكم بسيط مع إمكانية درجة أتمتة عالية.
- تُستخدم في العمليات الصناعية ومحطات الطاقة وأنظمة التدفئة.
EN 12952
غلايات أنابيب الماء وفق EN 12952
غلايات أنابيب الماء ذات محتوى ماء صغير. تُبنى غالبًا كغلايات بخار وماء شديد السخونة، بينما إصدارات الماء الدافئ أندر بكثير.
خصائص التصميم
- تصميم بأنابيب الماء
- محتوى ماء صغير مقارنة بغلايات أنابيب اللهب
- فرن مبرد بالماء مكوّن من أنابيب يدور فيها الماء
- جدران غشائية بين أنابيب الفرن
- تصميم بأسطوانة واحدة أو أسطوانتين حسب القدرة ومعايير التشغيل
- دوران طبيعي أو قسري للماء
- مسخّن بخار متاح
- موفر حرارة متاح
- مسخّن هواء متاح للوحدات الكبيرة
- مناسبة للقدرات العالية وضغوط التشغيل العالية
- حرق الكتلة الحيوية والفحم والوقود الغازي والسائل
- بناء معياري مناسب للنقل والتركيب
خصائص التشغيل
- استجابة سريعة لتغيرات الحمل بفضل محتوى الماء الصغير
- وقت بدء تشغيل أقصر
- كفاءة عالية في نقل الحرارة
- إنتاج البخار المشبع والبخار فائق التسخين
- تُستخدم في توليد الطاقة والتوليد المشترك والعمليات الصناعية الصعبة
- ضغوط ودرجات حرارة أعلى من غلايات أنابيب اللهب
الموديلات
PKT-P
غلاية أنابيب لهبغلاية بخار بأنابيب لهب بحارقين
- تصميم مدمج بأنابيب لهب
- حارقان
- أنبوبا فرن
- تصميم ثلاثي الممرات
- حزمة أنابيب الدخان
- مع مسخّن بخار أو بدونه
- تشغيل بخاري
- مصممة للوقود الغازي والسائل
- حارقات مطابقة للوقود ومتطلبات المنشأة

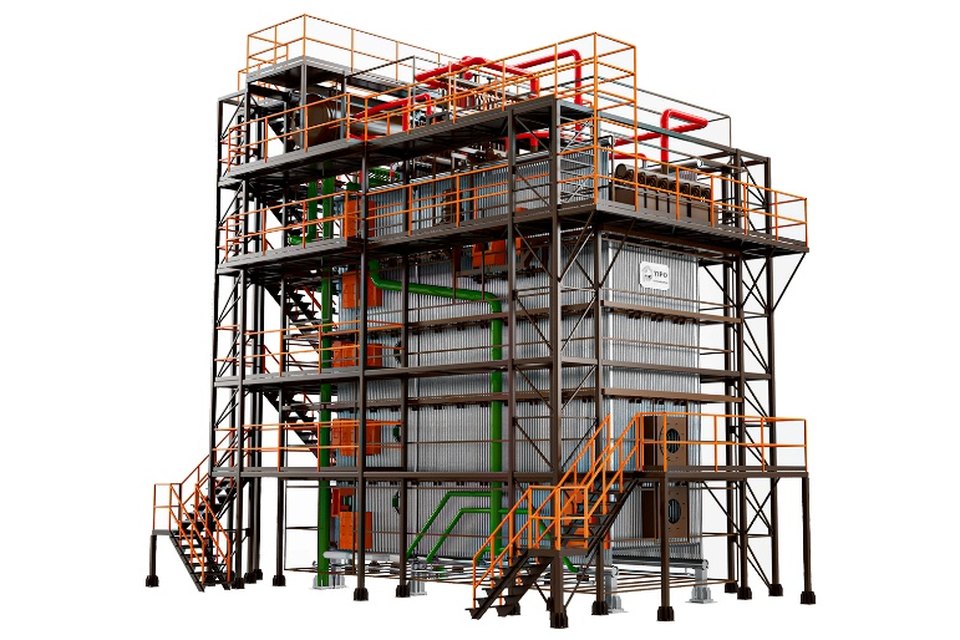

PKP-P
غلاية أنابيب الماءغلاية بخار بأنابيب الماء
- غلاية أنابيب ماء بجدران غشائية
- تشغيل بخاري
- حارق واحد أو اثنان أو أكثر حسب القدرة
- فرن غشائي مبرد بالماء
- مصممة للوقود الغازي والسائل
- حارقات مطابقة للوقود ومتطلبات المنشأة
- مسخّن البخار
- المجمعات ونظام الأنابيب للأسطح الغشائية
- خزان مياه التغذية

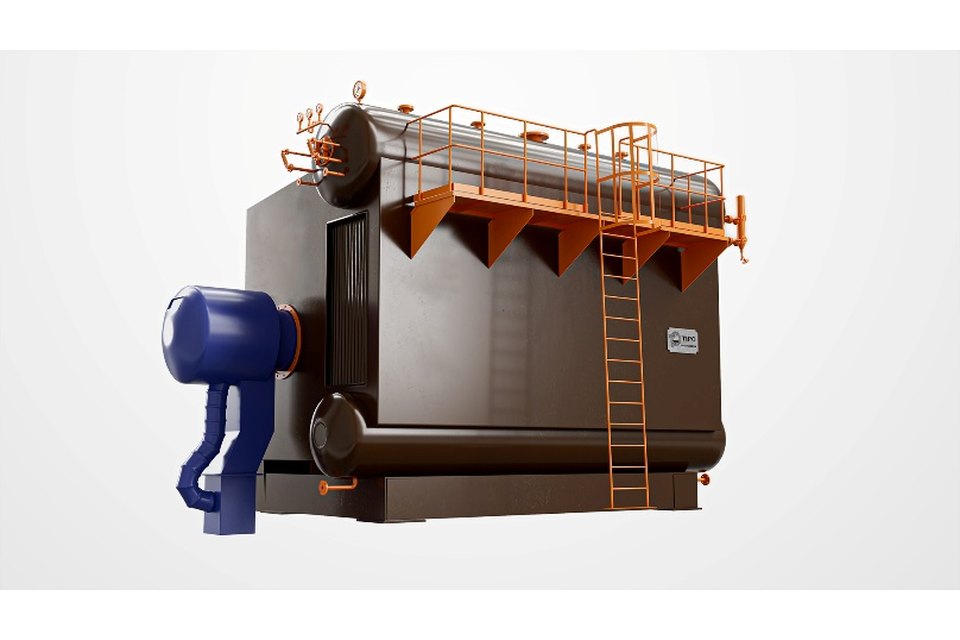

TPD-P
غلاية أنابيب الماءغلاية بخار بأنابيب الماء بأسطوانتين
- غلاية أنابيب ماء بجدران غشائية
- تشغيل بخاري
- حارقان
- فرن غشائي مبرد بالماء
- مع مسخّن بخار أو بدونه
- المجمعات ونظام الأنابيب للأسطح الغشائية
- نظام دوران الماء والبخار
- مصممة للوقود الغازي والسائل
- حارقات مطابقة للوقود ومتطلبات المنشأة
- خزان مياه التغذية
التطبيقات
- المنشآت الصناعية
- بخار أو ماء عمليات لعمليات الإنتاج
- توليد الطاقة
- بخار للتوربينات والتوليد المشترك ومحطات الطاقة
- الصناعات الغذائية
- الطهي والتعقيم والبسترة والغسيل وتسخين العمليات
- صناعة النسيج
- الصباغة والغسيل والتجفيف والتشطيب
- الصناعة الكيميائية والبتروكيماوية
- تسخين العمليات والتحكم في درجة الحرارة والإنتاج
- صناعة الأدوية
- التعقيم وبخار العمليات والعمليات المتحكم بها
- اللب والورق
- كميات بخار كبيرة للتجفيف ومعالجة الألياف
- المعادن والتعدين
- بخار عمليات وماء شديد السخونة للعمليات كثيفة الاستهلاك للطاقة
- المباني التجارية والمؤسسية
- التدفئة والماء الساخن المنزلي
- المستشفيات والرعاية الصحية
- التدفئة والماء الساخن والتعقيم
- التدفئة المركزية للمناطق
- ماء دافئ وشديد السخونة لشبكات التوزيع
المعدات القياسية لكل غلاية
أيًا كان النوع والوقود، تُسلَّم كل غلاية TIPO Kotlogradnja مع المعدات والتصميم التاليين.
- أجهزة قياس كاملة: مقاييس ضغط وموازين حرارة وتجهيزات
- تحكم وتنظيم آلي للغلاية
- وصلات للتشغيل والمراقبة والصيانة
- صمامات الأمان والإغلاق والتحكم
- تصميم مناسب للفحص والخدمة البسيطة
- كفاءة حرارية عالية
- عزل حراري لجسم الغلاية بتغليف من صفائح واقية
- منصات ومنافذ وصول لصيانة آمنة، حسب طلب المشروع
المعايير التي نصمم ونصنع وفقها
تصمم TIPO Kotlogradnja الغلايات ومنشآت الغلايات الكاملة وتصنّعها وفق متطلبات المستثمر ونوع الوقود والقدرة ونظام التشغيل. تغطي العملية تحليل المتطلبات واقتراح الحل والعرض والتصميم وشراء المواد والتصنيع والتركيب والاختبار والتشغيل. وأيًا كان تعقيد المشروع أو السوق، تُصمم المعدات وتُبنى وفق المعايير الأوروبية والدولية، بما في ذلك EN 12952 وEN 12953 وEN 13445 وEN 13480 وASME BPVC وAD 2000، بما يتماشى مع وثائق المشروع ومتطلبات المستثمر.
الأسئلة الشائعة
ما الفرق بين غلاية البخار بأنابيب اللهب وغلاية البخار بأنابيب الماء؟
غلاية أنابيب اللهب ذات محتوى ماء كبير، مبنية وفق EN 12953 وتناسب القدرات الصغيرة والمتوسطة بتشغيل مستقر. غلاية أنابيب الماء ذات محتوى ماء صغير، مبنية وفق EN 12952 وتُستخدم للقدرات الأكبر والضغوط الأعلى والبخار فائق التسخين.
ما الوقود الذي يمكن لغلاية بخار TIPO Kotlogradnja استخدامه؟
الوقود الصلب (الفحم)، الكتلة الحيوية (رقائق الخشب، الحبيبات، القش، القشور)، الوقود السائل والغازي (الغاز الطبيعي، زيت الوقود الخفيف، زيت الوقود الثقيل) وخلائط الغاز والهيدروجين. يُصمم الفرن والحارقات للوقود المختار.
هل يمكن لغلاية البخار إنتاج بخار فائق التسخين؟
نعم. يُركَّب مسخّن بخار عند الطلب في غلايات أنابيب اللهب وأنابيب الماء. يُستخدم البخار فائق التسخين للتوربينات والعمليات التي تحتاج إلى درجة حرارة أعلى من البخار المشبع.
كيف يتم اختيار قدرة وضغط غلاية البخار؟
من ملف الطلب الفعلي على البخار، والضغط ودرجة الحرارة المطلوبين عند المستهلكين، ونوع الوقود ونظام التشغيل. يجري مهندسونا حسابًا حراريًا على بيانات المستثمر ويقترحون النوع والحجم والتكوين.
ما المعايير التي تنطبق على غلايات البخار؟
EN 12953 لغلايات أنابيب اللهب، EN 12952 لغلايات أنابيب الماء، EN 13445 لأوعية الضغط، EN 13480 للأنابيب، وASME BPVC أو AD 2000 لأسواق التصدير. تحمل معدات الضغط علامة CE بموجب PED 2014/68/EU.
ما المعدات التي تُسلَّم مع غلاية البخار؟
تجهيزات القياس والأمان، التحكم والأتمتة، خزان مياه تغذية بمضخات، مسخّن بخار وموفر حرارة ومسخّن هواء حيث يلزم، ومنصات خدمة. يمكن أن يكون التوريد أيضًا غرفة غلايات كاملة تسليم مفتاح.
هل لديك مشروع؟
أخبرونا بمتطلباتكم وسيراجع فريقنا المشروع ويقترح الحل التقني المناسب.
