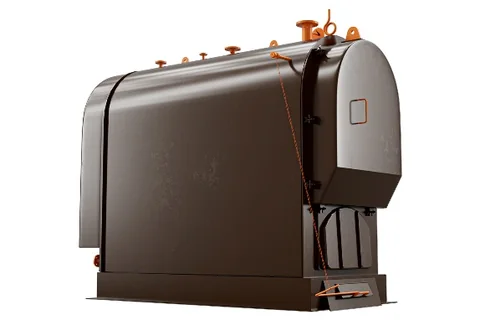

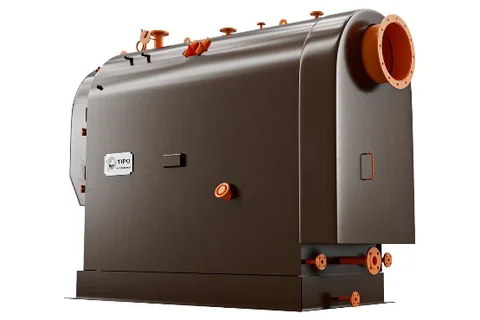

MAG-P
GroßwasserraumkesselFestbrennstoff-Großwasserraum-Dampfkessel
- Großwasserraumkessel, Dreizugbauweise
- Planrost für Festbrennstoffverbrennung
- Wendekammer und Rauchrohrbündel
- Erhältlich als Dampf-, Heißwasser- oder Warmwasserkessel
Industrielle Dampfkessel
Industrielle Dampfkessel erzeugen Satt- oder Heißdampf für Industrie-, Prozess- und Energieanwendungen.
Je nach geforderter Leistung, Betriebsparametern und Brennstoff werden sie als Großwasserraum- oder Wasserrohrkessel gebaut. Sie können Festbrennstoffe, Biomasse, flüssige und gasförmige Brennstoffe sowie Strom nutzen.
Jeder Kessel wird nach den Anforderungen der konkreten Anlage und den Prozessbedingungen ausgelegt.
Kesseltyp
Brennstoff
Leistung, Druck, Temperatur, Werkstoffe, Brennstoff, Ausrüstung und Konfiguration werden durch die technischen Anforderungen des Investors und das konkrete Projekt bestimmt.
Anfrage sendenDampfkessel für Festbrennstoff und Biomasse
EN 12953
Großwasserraumkessel mit Rostvorfeuerung nach EN 12953
Großwasserraumkessel haben einen großen Wasserinhalt. Sie werden als Dampf-, Heißwasser- und Warmwasserkessel zur Feuerung verschiedener Festbrennstoffe und Biomasse eingesetzt.
Konstruktionsmerkmale
- Fest- oder Wanderrost, je nach Brennstoff, Leistung und Prozessanforderungen
- Automatische Brennstoffzuführ- und Dosiersysteme
- Bauweise angepasst an Kohle, Holzbiomasse und andere Festbrennstoffe
- Schwimmende Wendekammer
- Hintere wassergekühlte Wendekammer
- Dampfüberhitzer bei Dampfkesseln erhältlich
- Economiser als optionale Ausrüstung erhältlich
- Ascheaustrag- und Transportsysteme
Betriebsmerkmale
- Stabiler Betrieb dank großem Wasserinhalt.
- Gute Anpassung an Bedarfsänderungen und kurze Spitzenlasten.
- Gleichmäßige Erzeugung von Dampf, Heiß- oder Warmwasser.
- Zuverlässiger Betrieb über einen weiten Lastbereich.
- Erzeugung von Sattdampf und, mit eingebautem Überhitzer, von Heißdampf.
- Hoher Wirkungsgrad, besonders mit Economiser.
- Einfache Steuerung und hoher Automatisierungsgrad.
- Einsatz in Industrieprozessen, Kraftwerken und Heizsystemen.
EN 12952
Wasserrohrkessel nach EN 12952
Wasserrohrkessel haben einen geringen Wasserinhalt. Sie werden meist als Dampf- und Heißwasserkessel für mittlere und große Leistungen gebaut.
Konstruktionsmerkmale
- Wasserrohrbauweise
- Geringer Wasserinhalt im Vergleich zu Großwasserraumkesseln
- Wassergekühlter Feuerraum aus Rohren mit zirkulierendem Wasser
- Membranwände zwischen den Feuerraumrohren
- Ein- oder Zweitrommelbauweise, je nach Leistung und Betriebsparametern
- Natur- oder Zwangsumlauf des Wassers
- Dampfüberhitzer verfügbar
- Economiser verfügbar
- Luftvorwärmer bei größeren Einheiten erhältlich
- Modulare Bauweise für Transport und Montage
- Feuerung von Biomasse und festen fossilen Brennstoffen in einem passend ausgelegten Feuerraum
Betriebsmerkmale
- Schnelle Reaktion auf Laständerungen dank geringem Wasserinhalt
- Kürzere Anfahrzeit
- Hohe Wärmeübertragungseffizienz
- Erzeugung von Satt- und Heißdampf
- Einsatz in der Stromerzeugung, KWK und anspruchsvollen Industrieprozessen
- Höhere Drücke und Temperaturen als bei Großwasserraumkesseln
Unterschied zwischen Festbrennstoff- und Biomassekesseln
Die Unterschiede zwischen Kesseln für feste fossile Brennstoffe und Biomassekesseln liegen vor allem in der Rostauslegung, der Verteilung der Primär- und Sekundärverbrennungsluft, der Anordnung der Verbrennungszonen und den Brennstoffzuführsystemen. Da Biomasse sich in Zusammensetzung, Feuchtegehalt und Verbrennungsverhalten unterscheidet, werden Feuerraum und Verbrennungsprozess auf den gewählten Brennstoff hin ausgelegt.
Modelle

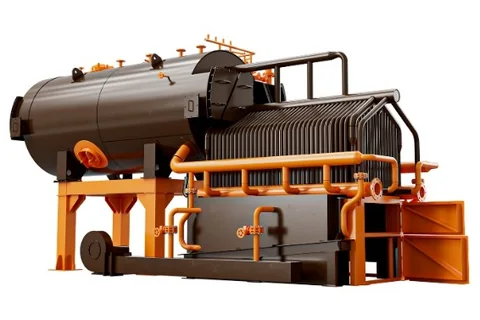

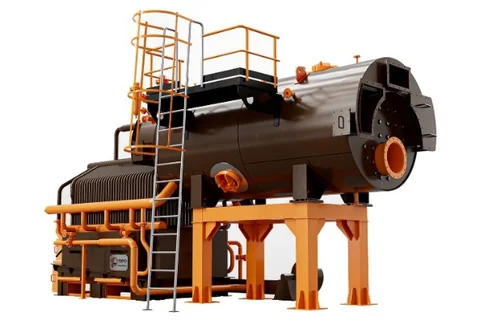

RTPKT-P
GroßwasserraumkesselGroßwasserraum-Dampfkessel mit Membranwand-Feuerraum
- Großwasserraumkessel, Dreizugbauweise
- Fester Schrägrost mit manueller Beschickung
- Wassergekühlter Membranwand-Feuerraum
- Flammrohr und Rauchrohrbündel
- Schwimmende Wendekammer
- Ausgelegt für Biomasse und andere Festbrennstoffe
- Erhältlich als Dampf-, Heißwasser- oder Warmwasserkessel

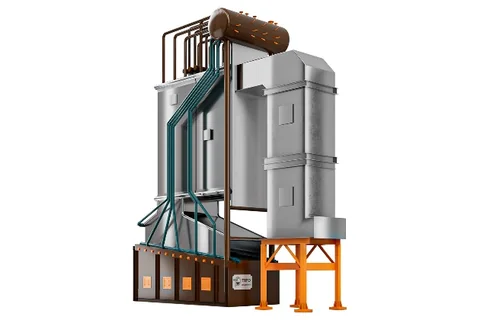

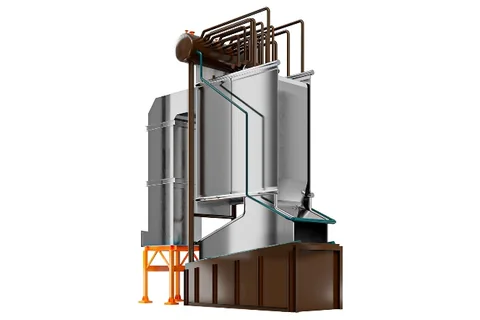

PKB-P
WasserrohrkesselWasserrohr-Dampfkessel mit Wanderrost
- Wasserrohrkessel
- Beweglicher Schrägrost
- Ausgelegt für Biomasse und andere Festbrennstoffe
- Dampfkesselausführung
Anwendungen
- Energie und Kraft-Wärme-Kopplung
- Wärme und Strom in Energie- und Industrieanlagen
- Industrieanlagen
- Prozessdampf und Prozesswärme für Produktionsprozesse
- Holzindustrie
- Hackschnitzel, Rinde, Sägemehl und Holzabfälle als Brennstoff
- Landwirtschaft und Agrarindustrie
- Stroh, Kerne, Schalen und andere landwirtschaftliche Reststoffe als Brennstoff
- Lebensmittelindustrie
- Prozessdampf, Trocknung, Sterilisation und Prozesswärme
- Zellstoff und Papier
- Dampf und Energie aus Holzbiomasse und Produktionsnebenprodukten
- Chemische und Prozessindustrie
- Prozessdampf und Prozesswärme
- Metallurgie und Bergbau
- Prozesswärme für energieintensive Prozesse
- Fernwärme
- Warm- und Heißwasser für Verteilnetze
- Kommunale und öffentliche Anlagen
- Beheizung von Industrie-, Gewerbe- und öffentlichen Gebäuden
- Biomasse-Energieanlagen
- Energie aus erneuerbaren Brennstoffen
Dampfkessel für flüssige und gasförmige Brennstoffe
EN 12953
Großwasserraumkessel nach EN 12953
Großwasserraumkessel haben einen großen Wasserinhalt und werden als Dampf-, Heißwasser- und Warmwasserkessel eingesetzt.
Konstruktionsmerkmale
- Schwimmende Wendekammer
- Hintere wassergekühlte Wendekammer
- Dampfüberhitzer bei Dampfkesseln erhältlich
- Economiser als optionale Ausrüstung erhältlich
Betriebsmerkmale
- Stabiler Betrieb dank großem Wasserinhalt.
- Gute Anpassung an Bedarfsänderungen und kurze Spitzenlasten.
- Gleichmäßige Erzeugung von Dampf, Heiß- oder Warmwasser.
- Zuverlässiger Betrieb über einen weiten Lastbereich.
- Erzeugung von Sattdampf und, mit eingebautem Überhitzer, von Heißdampf.
- Hoher Wirkungsgrad, besonders mit Economiser.
- Einfache Steuerung mit der Option eines hohen Automatisierungsgrads.
- Einsatz in Industrieprozessen, Kraftwerken und Heizsystemen.
EN 12952
Wasserrohrkessel nach EN 12952
Wasserrohrkessel haben einen geringen Wasserinhalt. Sie werden meist als Dampf- und Heißwasserkessel gebaut, Warmwasserausführungen sind deutlich seltener.
Konstruktionsmerkmale
- Wasserrohrbauweise
- Geringer Wasserinhalt im Vergleich zu Großwasserraumkesseln
- Wassergekühlter Feuerraum aus Rohren mit zirkulierendem Wasser
- Membranwände zwischen den Feuerraumrohren
- Ein- oder Zweitrommelbauweise, je nach Leistung und Betriebsparametern
- Natur- oder Zwangsumlauf des Wassers
- Dampfüberhitzer verfügbar
- Economiser verfügbar
- Luftvorwärmer bei größeren Einheiten erhältlich
- Geeignet für hohe Leistungen und hohe Betriebsdrücke
- Feuerung mit Biomasse, Kohle, gasförmigen und flüssigen Brennstoffen
- Modulare Bauweise für Transport und Montage
Betriebsmerkmale
- Schnelle Reaktion auf Laständerungen dank geringem Wasserinhalt
- Kürzere Anfahrzeit
- Hohe Wärmeübertragungseffizienz
- Erzeugung von Satt- und Heißdampf
- Einsatz in der Stromerzeugung, KWK und anspruchsvollen Industrieprozessen
- Höhere Drücke und Temperaturen als bei Großwasserraumkesseln
Modelle

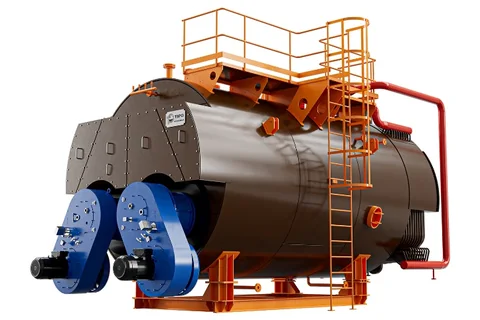

PKT-P
GroßwasserraumkesselZweibrenner-Großwasserraum-Dampfkessel
- Kompakte Großwasserraumbauweise
- Zwei Brenner
- Zwei Flammrohre
- Dreizugbauweise
- Rauchrohrbündel
- Mit oder ohne Dampfüberhitzer
- Dampfbetrieb
- Ausgelegt für gasförmige und flüssige Brennstoffe
- Brenner abgestimmt auf Brennstoff und Anlagenanforderungen

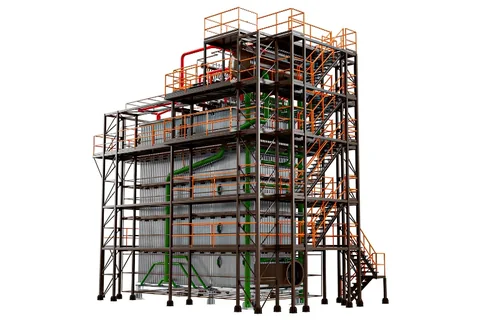

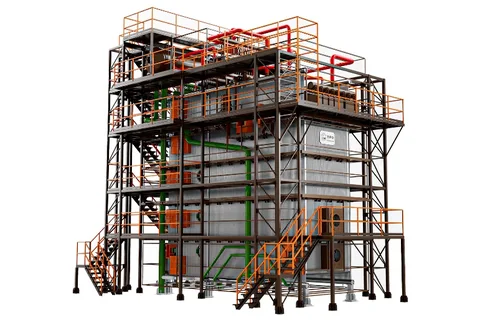

PKP-P
WasserrohrkesselWasserrohr-Dampfkessel
- Wasserrohrkessel mit Membranwänden
- Dampfbetrieb
- Ein, zwei oder mehr Brenner, je nach Leistung
- Wassergekühlter Membranwand-Feuerraum
- Ausgelegt für gasförmige und flüssige Brennstoffe
- Brenner abgestimmt auf Brennstoff und Anlagenanforderungen
- Dampfüberhitzer
- Sammler und Rohrsystem der Membranflächen
- Speisewasserbehälter

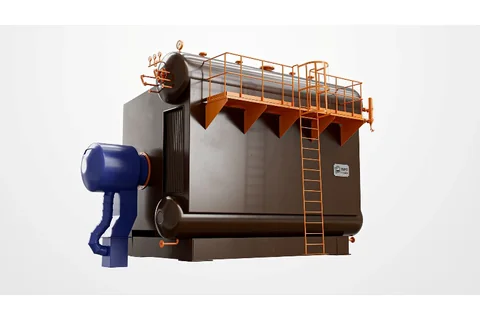

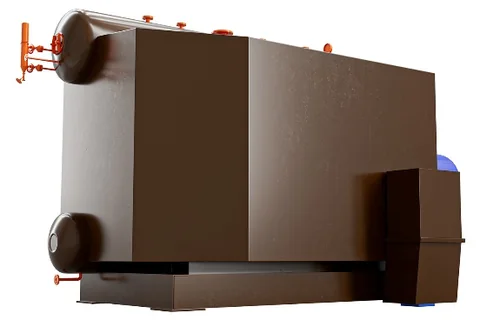

TPD-P
WasserrohrkesselZweitrommel-Wasserrohr-Dampfkessel
- Wasserrohrkessel mit Membranwänden
- Dampfbetrieb
- Zwei Brenner
- Wassergekühlter Membranwand-Feuerraum
- Mit oder ohne Dampfüberhitzer
- Sammler und Rohrsystem der Membranflächen
- Wasser- und Dampfkreislaufsystem
- Ausgelegt für gasförmige und flüssige Brennstoffe
- Brenner abgestimmt auf Brennstoff und Anlagenanforderungen
- Speisewasserbehälter
Anwendungen
- Industrieanlagen
- Prozessdampf oder -wasser für Produktionsprozesse
- Stromerzeugung
- Dampf für Turbinen, KWK und Energieanlagen
- Lebensmittelindustrie
- Kochen, Sterilisation, Pasteurisierung, Waschen und Prozesswärme
- Textilindustrie
- Färben, Waschen, Trocknen und Veredeln
- Chemische und petrochemische Industrie
- Prozesswärme, Temperaturregelung und Produktion
- Pharmaindustrie
- Sterilisation, Prozessdampf und geregelte Prozesse
- Zellstoff und Papier
- große Dampfmengen für Trocknung und Faserverarbeitung
- Metallurgie und Bergbau
- Prozessdampf und Heißwasser für energieintensive Prozesse
- Gewerbe- und öffentliche Gebäude
- Heizung und Trinkwarmwasser
- Krankenhäuser und Gesundheitswesen
- Heizung, Warmwasser und Sterilisation
- Fernwärme
- Warm- und Heißwasser für Verteilnetze
Standardausrüstung jedes Kessels
Unabhängig von Typ und Brennstoff wird jeder TIPO-Kotlogradnja-Kessel mit folgender Ausrüstung und Bauweise geliefert.
- Komplette Instrumentierung: Manometer, Thermometer und Armaturen
- Automatische Kesselsteuerung und -regelung
- Anschlüsse für Betrieb, Überwachung und Wartung
- Sicherheits-, Absperr- und Regelarmaturen
- Bauweise für einfache Inspektion und Wartung
- Hoher thermischer Wirkungsgrad
- Wärmedämmung des Kesselkörpers mit schützender Blechverkleidung
- Bühnen und Zugänge für sichere Wartung, auf Projektanfrage
Normen, nach denen wir konstruieren und bauen
TIPO Kotlogradnja plant und fertigt Kessel und komplette Kesselanlagen nach den Anforderungen des Investors, Brennstoffart, Leistung und Betriebsweise. Der Prozess umfasst Anforderungsanalyse, Lösungsvorschlag, Angebot, Planung, Materialbeschaffung, Fertigung, Montage, Prüfung und Inbetriebnahme. Unabhängig von Komplexität des Projekts oder Markt wird die Ausrüstung nach europäischen und internationalen Normen ausgelegt und gebaut, darunter EN 12952, EN 12953, EN 13445, EN 13480, ASME BPVC und AD 2000, gemäß der Projektdokumentation und den Anforderungen des Investors.
Häufig gestellte Fragen
Was ist der Unterschied zwischen einem Großwasserraum- und einem Wasserrohr-Dampfkessel?
Ein Großwasserraumkessel (Flammrohrkessel) hat einen großen Wasserinhalt, wird nach EN 12953 gebaut und eignet sich für kleine und mittlere Leistungen mit stabilem Betrieb. Ein Wasserrohrkessel hat einen geringen Wasserinhalt, wird nach EN 12952 gebaut und für größere Leistungen, höhere Drücke und Heißdampf eingesetzt.
Welche Brennstoffe kann ein TIPO-Kotlogradnja-Dampfkessel nutzen?
Festbrennstoffe (Kohle), Biomasse (Hackschnitzel, Pellets, Stroh, Schalen), flüssige und gasförmige Brennstoffe (Erdgas, Heizöl EL, Schweröl) und Gas-Wasserstoff-Gemische. Feuerraum und Brenner werden für den gewählten Brennstoff ausgelegt.
Kann ein Dampfkessel Heißdampf erzeugen?
Ja. Ein Überhitzer wird auf Anfrage sowohl in Großwasserraum- als auch in Wasserrohrkessel eingebaut. Heißdampf wird für Turbinen und Prozesse verwendet, die eine höhere Temperatur als Sattdampf benötigen.
Wie werden Leistung und Druck eines Dampfkessels gewählt?
Aus dem tatsächlichen Dampfbedarfsprofil, dem bei den Verbrauchern erforderlichen Druck und der Temperatur, der Brennstoffart und der Betriebsweise. Unsere Ingenieure führen eine thermische Berechnung mit den Daten des Investors durch und schlagen Typ, Größe und Konfiguration vor.
Welche Normen gelten für Dampfkessel?
EN 12953 für Großwasserraumkessel, EN 12952 für Wasserrohrkessel, EN 13445 für Druckbehälter, EN 13480 für Rohrleitungen sowie ASME BPVC oder AD 2000 für Exportmärkte. Druckgeräte tragen die CE-Kennzeichnung nach PED 2014/68/EU.
Welche Ausrüstung wird mit einem Dampfkessel geliefert?
Mess- und Sicherheitsarmaturen, Steuerung und Automatisierung, ein Speisewasserbehälter mit Pumpen, Überhitzer, Economiser und Luftvorwärmer bei Bedarf sowie Wartungsbühnen. Die Lieferung kann auch ein komplettes schlüsselfertiges Kesselhaus sein.
Haben Sie ein Projekt im Sinn?
Nennen Sie uns Ihre Anforderungen, und unser Team prüft das Projekt und schlägt die passende technische Lösung vor.
