Abhitzekessel

Ein Abhitzekessel (WHRB) erzeugt Dampf aus der Abwärme von Rauch- oder Prozessgasen, ohne zusätzlichen Brennstoff, und senkt die Energiekosten der Anlage.

Ein WHRB (Waste Heat Recovery Boiler, Abhitzekessel) ist ein Dampferzeuger, der die Abwärme von Abgasen aus Industrieprozessen zur Erzeugung von Sattdampf nutzt. Er ist darauf ausgelegt, die verfügbare Wärme maximal zu nutzen, den Primärbrennstoffverbrauch zu senken und die Gesamtenergieeffizienz der Anlage zu erhöhen. Dank robuster Konstruktion und anpassbarer Bauweise lässt er sich in verschiedene Prozesse mit verfügbaren heißen Prozess- oder Rauchgasen integrieren.

Kesseltyp

Sonderzweck

Leistung, Druck, Temperatur, Werkstoffe, Brennstoff, Ausrüstung und Konfiguration werden durch die technischen Anforderungen des Investors und das konkrete Projekt bestimmt.

Anfrage senden

Konstruktionsmerkmale

Horizontale oder vertikale zylindrische Bauweise
Druckmantel aus zertifiziertem Kesselstahl
Vollständig geschweißte Konstruktion nach den geltenden Normen
Rohrbündel aus nahtlosen Stahlrohren, in Rohrböden eingewalzt und verschweißt
Ein- und Austrittsgaskanäle abgestimmt auf die Prozessanlage
Integrierter Dampfraum zur Dampf-Wasser-Trennung
Inspektionsöffnung für Prüfung und Wartung
Ein Gleit- und ein Festlager zur Aufnahme der Wärmedehnung
Mineralwolldämmung mit Aluminiumblechverkleidung
Anschlüsse für Betrieb, Überwachung und Wartung

Betriebsmerkmale

Sattdampf aus Prozessabwärme
Geringerer Brennstoffverbrauch und niedrigere Energiekosten der Anlage
Hohe Wärmeübertragungseffizienz
Kontinuierliche Dampferzeugung unter wechselnden Prozessbedingungen
Integration in bestehende Systeme ohne zusätzliche Brennstofffeuerung
Hohe Energieeffizienz des Systems
Einfache Überwachung, Wartung und wiederkehrende Prüfung

Funktionsprinzip

Heiße Abgase oder Prozessgase durchströmen das Rohrbündel des Kessels und geben ihre Wärme an das Wasser im Druckmantel ab. Das Wasser erwärmt sich und verdampft, es entsteht Sattdampf. Der Dampf trennt sich im Dampfraum ab und wird zu den Verbrauchern geführt, während die abgekühlten Gase zum Schornstein oder zu den nächsten Teilen des Systems weiterströmen. Kontinuierliche Speisung mit chemisch aufbereitetem Wasser sichert sicheren Betrieb, einen stabilen Wasserstand und lange Lebensdauer.

Modelle

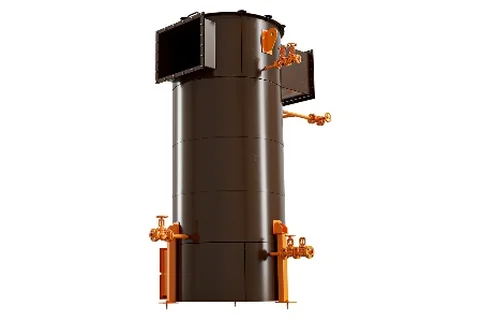

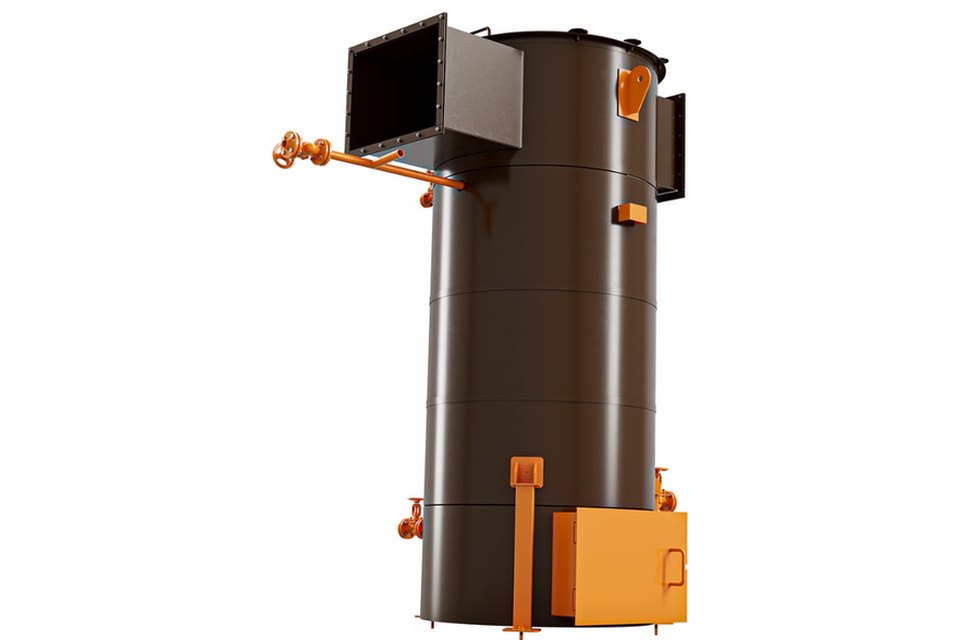

TKUT-VE

Abhitzekessel

Vertikaler Abhitzekessel

Horizontale oder vertikale zylindrische Bauweise
Wasserrohrkessel mit Membranwänden
Dampfbetrieb
Abwärmerückgewinnung aus Rauchgasen
Membranwand-Feuerraum mit Heizflächen
Dampfüberhitzer (auf Projektanfrage)
Sammler und Rohrsystem der Membranflächen
Wasser- und Dampfkreislaufsystem
Dampferzeugung ohne zusätzlichen Brennstoff oder mit Zusatzfeuerung
Angepasst an Rauchgase aus industriellen Prozessen
Speisewasserbehälter
Geringerer Primärbrennstoffverbrauch und weniger Emissionen

Angebot anfordern für TKUT-VE

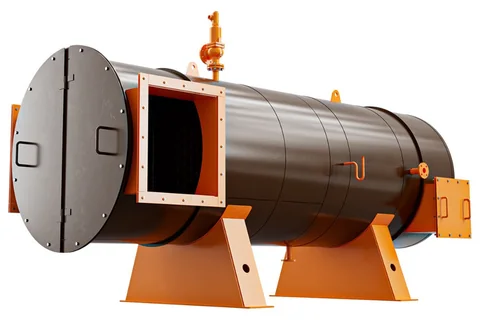

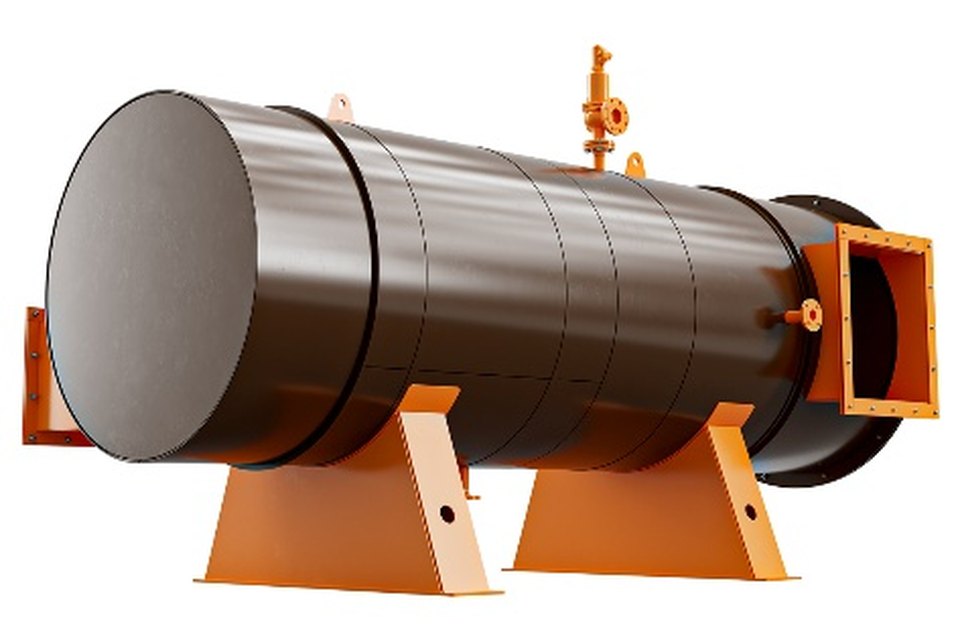

TKUT-HO

Abhitzekessel

Horizontaler Abhitzekessel

Horizontale oder vertikale zylindrische Bauweise
Wasserrohrkessel mit Membranwänden
Dampfbetrieb
Abwärmerückgewinnung aus Rauchgasen
Membranwand-Feuerraum mit Heizflächen
Dampfüberhitzer (auf Projektanfrage)
Sammler und Rohrsystem der Membranflächen
Wasser- und Dampfkreislaufsystem
Dampferzeugung ohne zusätzlichen Brennstoff oder mit Zusatzfeuerung
Angepasst an Rauchgase aus industriellen Prozessen
Speisewasserbehälter
Geringerer Primärbrennstoffverbrauch und weniger Emissionen

Angebot anfordern für TKUT-HO

Anwendungen

Kraftwerke: Wärme aus Gasmotoren, Turbinen und KWK-Anlagen
Chemische Industrie: Prozessdampf aus Abwärme von Prozessgasen
Petrochemische Industrie: Energierückgewinnung aus Prozess- und Rauchgasen
Metallurgie: Wärme aus Öfen und thermischen Prozessen
Zement- und Kalkwerke: Dampf aus heißen Prozessgasen
Glasindustrie: Abwärmerückgewinnung aus Produktionslinien
Lebensmittelindustrie: Prozessdampf mit höherer Energieeffizienz
Papierindustrie: Abwärme für Dampf und Prozesswärme
Kraft-Wärme-Kopplung und Trigeneration: höhere Gesamtenergieeffizienz
Anlagen mit heißen Gasen: geringere Energiekosten und CO₂-Emissionen

Standardausrüstung jedes Kessels

Unabhängig von Typ und Brennstoff wird jeder TIPO-Kotlogradnja-Kessel mit folgender Ausrüstung und Bauweise geliefert.

Komplette Instrumentierung: Manometer, Thermometer und Armaturen
Automatische Kesselsteuerung und -regelung
Anschlüsse für Betrieb, Überwachung und Wartung
Sicherheits-, Absperr- und Regelarmaturen
Bauweise für einfache Inspektion und Wartung
Hoher thermischer Wirkungsgrad
Wärmedämmung des Kesselkörpers mit schützender Blechverkleidung
Bühnen und Zugänge für sichere Wartung, auf Projektanfrage

Normen, nach denen wir konstruieren und bauen

TIPO Kotlogradnja plant und fertigt Kessel und komplette Kesselanlagen nach den Anforderungen des Investors, Brennstoffart, Leistung und Betriebsweise. Der Prozess umfasst Anforderungsanalyse, Lösungsvorschlag, Angebot, Planung, Materialbeschaffung, Fertigung, Montage, Prüfung und Inbetriebnahme. Unabhängig von Komplexität des Projekts oder Markt wird die Ausrüstung nach europäischen und internationalen Normen ausgelegt und gebaut, darunter EN 12952, EN 12953, EN 13445, EN 13480, ASME BPVC und AD 2000, gemäß der Projektdokumentation und den Anforderungen des Investors.
